What is ESD FR4 board? How does it compare to FR4 board?

ເຂົ້າໃຈກະດານ ESD FR4, ກ່ອນອື່ນຫມົດ, ກ່ອນອື່ນຫມົດພວກເຮົາຕ້ອງໄດ້ຊີ້ແຈງກັບຜ້າ Epoxy ແກ້ວຂອງ EPOXY ທີ່ຖືກປັບປ່ຽນໂດຍອີງໃສ່ Protic (ESD) ທີ່ມີມູນຄ່າ. ທີ່ສໍາຄັນ, ມັນແມ່ນ "FR4 ຄະນະທີ່ມີການປ້ອງກັນ ESD." ລາຍລະອຽດຕໍ່ໄປນີ້ຈາກສີ່ມຸມມອງ: ຄໍານິຍາມ, ຄຸນລັກສະນະແລະຂໍ້ດີ, ຄວາມແຕກຕ່າງຈາກ Fr4, ແລະສະເພາະຂອງແອັບ and.

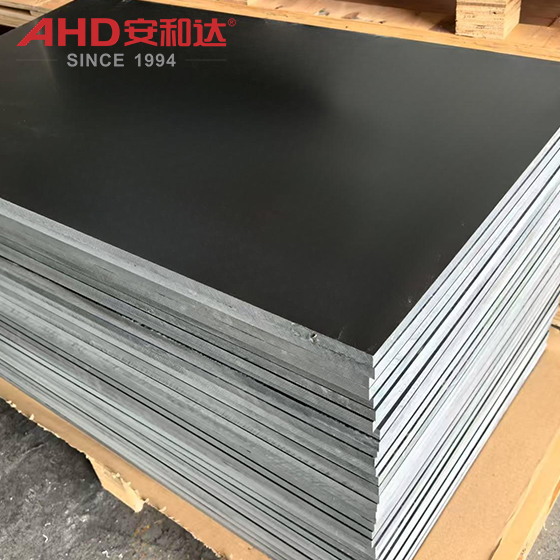

ເອກະສານເສັ້ນໄຍແກ້ວ AHD ESD

ⅰ . ຄະນະກໍາມະການ ESD FR4 ແມ່ນຫຍັງ?

ຫນ້າທໍາອິດ, ໃຫ້ພວກເຮົາທໍາລາຍຄໍາສັບຫຼັກແລະຊີ້ແຈງຄວາມສໍາຄັນຂອງມັນ:

FR4: ການອອກແບບອຸດສາຫະກໍາ - ແບບມາດຕະຖານສໍາລັບ EPOXY ແກ້ວແກ້ວ Laminates. "F" ຢືນສໍາລັບຄວາມຕ້ານທານອຸນຫະພູມ (ອຸນຫະພູມປະຕິບັດການໄລຍະຍາວ≤ 150 ° C) ຫມາຍເຖິງ "ຢາງ," ແລະ "4" ແມ່ນເລກລໍາດັບ. ຊັ້ນໃຕ້ດິນແມ່ນຜ້າແກ້ວ, ແລະ binder ແມ່ນຢາງ epoxy. ຫຼັງຈາກກົດຮ້ອນ, ມັນຈະກາຍເປັນກະດານພື້ນຖານທີ່ມີຄຸນສົມບັດສນວນກັນດີ. ມັນແມ່ນຫນຶ່ງໃນບັນດາອະນຸພາກທີ່ມີການໃຊ້ຫຼາຍທີ່ສຸດໃນອຸດສະຫະກໍາເອເລັກໂຕຣນິກ.

ESD: ການລົງຂາວ Electrostatic. ຫຼັກຂອງ ESD FR4 ແມ່ນການດັດແປງພື້ນຜິວຫລືພາຍໃນຂອງກະດານໃຫ້ມີຄວາມຕ້ານທານດ້ານທີ່ສາມາດຄວບຄຸມໄດ້ (ໂດຍປົກກະຕິ10¹¹ωເຖິງ10¹¹ωເຖິງ10¹¹ω). ສິ່ງນີ້ອະນຸຍາດໃຫ້ປ່ອຍຕົວແບບສະຖຽນລະພາບເທື່ອລະກ້າວ (ແທນທີ່ຈະສະສົມຫຼືການລົງຂາວຢ່າງໄວວາ), ປ້ອງກັນໄຟຟ້າສະຖິດຈາກຄວາມສ່ຽງທີ່ຈະທໍາລາຍຫຼືຄວາມສ່ຽງດ້ານຄວາມປອດໄພ.

ໃນສັ້ນ, ESD FR4 ຄະນະກໍາມະການແມ່ນ "ກະດານທີ່ເປັນປະໂຫຍດທີ່ໄດ້ຖືກດັດແກ້ຈາກ FR4 ແບບດັ້ງເດີມເພື່ອເຮັດໃຫ້ມັນເປັນອັນຕະລາຍຂອງໄຟຟ້າທີ່ສະຫຼິດ". ມັນຮັກສາປະສິດທິພາບພື້ນຖານຂອງ FR4 ແລະເພີ່ມຄວາມສາມາດໃນການປົກປ້ອງໄຟຟ້າ.

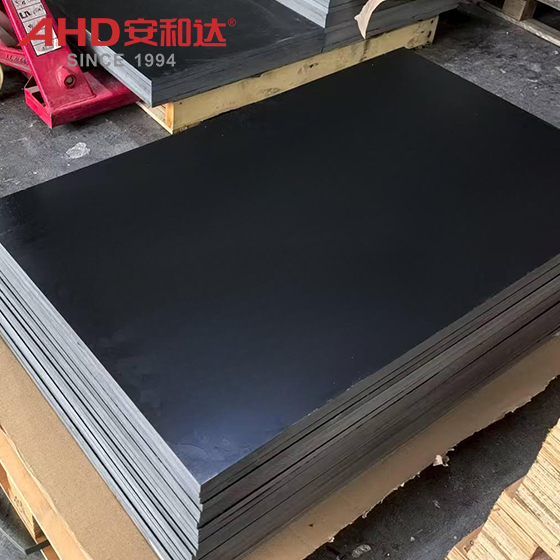

ເອກະສານສະຕິກເກີແກ້ວ AHD AHD.

II. ຄຸນລັກສະນະແລະຂໍ້ດີຂອງ ESD FR4 Boards

ຂໍ້ໄດ້ປຽບຂອງ ESD FR4 BARSS ຫມູນອ້ອມ "ການຮັກສາຜົນງານພື້ນຖານແລະໃຫ້ການປົກປ້ອງ ESD ທີ່ເຂັ້ມແຂງ,"

1. ການປ້ອງກັນ ESD ທີ່ດີເລີດ

ດ້ານຫນ້າດິນ / ການຕ້ານທານຂອງປະລິມານ: ການຕ້ານທານຂອງປະລິມານ: ການຕ້ານທານດ້ານຫນ້າປົກກະຕິແມ່ນຄວບຄຸມໂດຍປົກກະຕິລະຫວ່າງ10⁶ແລະ10¹¹ω. ມັນບໍ່ໄດ້ເຮັດກະແສໄຟຟ້າຄືກັບໂລຫະ (ປ້ອງກັນບໍ່ໃຫ້ວົງຈອນສັ້ນ) ແລະ insulates ເຊັ່ນ: FR4 (ປ້ອງກັນການສະສົມໄຟຟ້າແບບສະຖິດ);

ການປ່ອຍນ້ໍາຊ້າຂອງການເຮັດວຽກຂອງ Electrostatic: ມັນຫຼຸດຜ່ອນແຮງດັນທີ່ສະຫງ່າງາມ (ໂດຍປົກກະຕິ <ESD).

ການປະຕິບັດຄວາມຫມັ້ນຄົງ AntiTICATIC: ການປະຕິບັດການຕ້ານທານ AntiTICATIC ແມ່ນບັນລຸໄດ້ໂດຍຜ່ານ "ການດັດແປງແບບໃຫມ່" (ແທນທີ່ຈະເຄືອບດ້ານຫນ້າ). ນີ້ຮັບປະກັນວ່າການປະຕິບັດຕົວຕົນທີ່ມີຄວາມຫມັ້ນຄົງເຖິງແມ່ນວ່າຫຼັງຈາກການນໍາໃຊ້ໃນໄລຍະຍາວ, ຄວາມວຸ້ນວາຍ, ຫຼືການປ່ຽນແປງຂອງຄວາມຊຸ່ມຊື່ນອາກາດລ້ອມຮອບ (30% ເຖິງ 60% RH). (ກະດານ antistatic ທີ່ມີຄວາມອ່ອນແອແມ່ນມີຄວາມອ່ອນໄຫວທີ່ຈະນຸ່ງແລະນ້ໍາຕາ.)

2. . ຮັກສາຄຸນລັກສະນະພື້ນຖານຂອງ FR4 ແບບດັ້ງເດີມ

ເປັນ FR4 ທີ່ມີການປ່ຽນແປງ, ມີຄຸນລັກສະນະ, ດ້ານຮ່າງກາຍ, ກົນຈັກດ້ານກົນຈັກແລະການປ້ອງກັນແມ່ນສອດຄ່ອງກັບ FR4 ແບບດັ້ງເດີມ, ຕອບສະຫນອງຄວາມຕ້ອງການພື້ນຖານຂອງອຸດສາຫະກໍາເອເລັກໂຕຣນິກ:

ການປະຕິບັດການສະຫນັບສະຫນູນ: ການຕ້ານທານຂອງປະລິມານ≥ - ສາມາດຄວບຄຸມໄດ້ພຽງແຕ່ໃນພື້ນທີ່ຕ້ານການຄົງທີ່;

ຄວາມເຂັ້ມແຂງກົນຈັກ: ຄວາມເຂັ້ມແຂງທີ່ມີຄວາມຍືດຍຸ່ນ (≥ 450mpa

ຄວາມຮ້ອນແລະຄວາມຕ້ານທານສິ່ງແວດລ້ອມ: ຄວາມຕ້ານທານອຸນຫະພູມໃນໄລຍະສັ້ນ 260 ° 2 ແລະມັນທົນທານຕໍ່ຄວາມຮ້ອນ, ຄວາມຊຸ່ມຊື່ນ, ແລະຢາເສບຕິດ), ເຮັດໃຫ້ມັນເຫມາະສົມກັບສະພາບແວດລ້ອມອຸດສະຫະກໍາທີ່ໂຫດຮ້າຍ.

3. ຄວາມເຂົ້າກັນໄດ້ໃນການປຸງແຕ່ງທີ່ເຂັ້ມແຂງ

ເຂົ້າກັນໄດ້ຢ່າງເຕັມທີ່ກັບເຕັກນິກການປຸງແຕ່ງ FR4 ແບບດັ້ງເດີມເຊັ່ນ: ການຂຸດເຈາະອຸດສາຫະກໍາເຊັ່ນ: ການຖູ, ການກົດດັນ, ແລະ soldering ສາມາດເພີ່ມອຸປະກອນໃຫມ່ຫຼືປັບຂະບວນການ.

ສາມາດປັບແຕ່ງໄດ້: ຄວາມຫນາແລະຂະຫນາດສາມາດປັບໄດ້ຕາມຄວາມຈໍາເປັນເພື່ອໃຫ້ເຫມາະສົມກັບສະຖານະການທີ່ແຕກຕ່າງກັນ.

4. ຄວາມປອດໄພສູງ

ຄວາມສ່ຽງທີ່ບໍ່ມີຄວາມສ່ຽງ: ໄຟຟ້າສະຖິດຢູ່ໃນສະພາບ, ປ້ອງກັນດອກໄຟ, ເຮັດໃຫ້ມັນເຫມາະສົມກັບການນໍາໃຊ້ໃນສະພາບແວດລ້ອມໄວແລະລະເບີດ.

5. ປະສິດທິຜົນທີ່ດີເລີດ

ເມື່ອປຽບທຽບກັບວັດສະດຸ antistatic ພິເສດອື່ນໆ (ເຊັ່ນ: ເຄື່ອງປະດັບ antistics cemamics ແລະ composes antiistics ແລະ Companes), ESD FR4 ກະດານລາຄາພຽງເລັກນ້ອຍມີລາຄາພຽງເລັກນ້ອຍກ່ວາ FR4 ແບບດັ້ງເດີມເທົ່ານັ້ນ ເຖິງຢ່າງໃດກໍ່ຕາມ, ພວກເຂົາພ້ອມກັນໄດ້ພົບກັບຄວາມຕ້ອງການຂອງ Triple ຂອງ "ສນວນກັນ, ຄວາມແຂງກະດ້າງ, ແລະກົນຈັກ,"

ກະດານ instressic Esd frims epoxy ຢາງເສັ້ນໄຍ insulator ແກ້ວເສັ້ນໄຍດອກໄມ້ ...

ⅲ. ຄວາມແຕກຕ່າງຂອງ Core ລະຫວ່າງກະດານ FR4 FR4 ແລະກະດານ FR4 ແບບດັ້ງເດີມ

ການປຽບທຽບຂອງຂະຫນາດ	ກະດານ FR4 ແບບດັ້ງເດີມ	Esd FR4 BOR4
ຫນ້າທີ່ຫຼັກ	ການສນວນກັນ, ການສະຫນັບສະຫນູນ (ບໍ່ມີການປົກປ້ອງ ESD)	ການສນວນ, ການສະຫນັບສະຫນູນ + ການປ້ອງກັນ ESD (ຄວາມແຕກຕ່າງຫຼັກ)
ຄວາມຕ້ານທານພື້ນຜິວ	> 10¹⁴ω (ການສນວນທີ່ເຂັ້ມແຂງ, ມັກຈະສະສົມທີ່ສະຫຼາດ)	10⁶ ~ 10¹¹ω (ສາມາດຄວບຄຸມຄວາມທົນທານ, ຄວບຄຸມໄດ້ຊ້າລົງ)
ຄວາມສ່ຽງດ້ານໄຟຟ້າສະຖິດ	ສູງ: ສະສົມໄຟຟ້າທີ່ສະຖິດສາມາດເຮັດໃຫ້ ESD, ອາດຈະເປັນອັນຕະລາຍຕໍ່ອົງປະກອບທີ່ມີຄວາມລະອຽດອ່ອນ.	ຕ່ໍາ: ໄຟຟ້າສະຖິດແມ່ນຖືກປ່ອຍອອກມາຢ່າງໄວວາ, ກໍາຈັດຄວາມສ່ຽງຂອງ ESD.
ຂະບວນການດັດແກ້	ບໍ່ມີການດັດແປງ antistatic (epoxy + ຜ້າແກ້ວເທົ່ານັ້ນ)	ຮຽກຮ້ອງໃຫ້ມີການເພີ່ມຕົວແທນ antistatic (ຕົວຢ່າງ, nanotubes ກາກບອນ, ຕົວຕົ້ມທີ່ດໍາເນີນການ) ຫຼືຫນ້າດິນ / ການດັດແປງພາຍໃນ
ສະຖານະການທີ່ກ່ຽວຂ້ອງ	ສະຖານະການທີ່ບໍ່ແມ່ນຄວາມອ່ອນໄຫວທີ່ບໍ່ແມ່ນຄວາມອ່ອນໄຫວ (ເຊັ່ນ PCSciance ທີ່ໃຊ້ໃນຄົວເຮືອນທໍາມະດາແລະການສະຫນັບສະຫນູນກົນຈັກ)	ສະຖານະການທີ່ມີຄວາມອ່ອນໄຫວຂອງ ESD (ເຊັ່ນ: semiconductors ແລະເຄື່ອງໃຊ້ໄຟຟ້າເອເລັກໂຕຣນິກ)
ຄ່າ	ຕ່ໍາຕ່ໍາ (ວັດສະດຸພື້ນຖານ)	ຊັ້ນສູງເລັກນ້ອຍ (ກ່ວາປະເພນີ FR4)
ຄວາມເຂົ້າກັນໄດ້ຂອງການປະຕິບັດ	ການສນວນແບບພື້ນຖານແລະຄຸນສົມບັດກົນຈັກເທົ່ານັ້ນ	ການປະຕິບັດຂັ້ນພື້ນຖານ + ການປະຕິບັດການຕ້ານທານ (ບໍ່ມີຂໍ້ຂັດແຍ່ງ)

ເອກະສານ AHD FR4 FR4F Glassfiber

iv. ການນໍາໃຊ້ສະເພາະຂອງ ESD FR4 BARKS

1. Semiconductor ແລະອຸດສາຫະກໍາ microelectorics

Wafer ການປຸງແຕ່ງ / ການຫຸ້ມຫໍ່: ທີ່ໃຊ້ໃນ Wafer Carriers, ການຫຸ້ມຫໍ່ຂອງຖາດ, ແລະຊິບ test ເພື່ອປ້ອງກັນໄຟຟ້າສະຖຽນລະພາບຈາກການທໍາລາຍ wafers ຫຼື chips.

ສ່ວນປະກອບອຸປະກອນ semiconductor: ການແຊກແຊງລາງວັນ, ແລະດູດຈອກພາຍໃນອຸປະກອນເພື່ອປ້ອງກັນໄຟຟ້າສະຖຽນລະພາບໃນລະຫວ່າງການດໍາເນີນງານ.

2. ສ່ວນປະກອບເອເລັກໂຕຣນິກແລະອຸດສາຫະກໍາ PCB

ເຄື່ອງຍ່ອຍຂອງ PCB ທີ່ມີຄວາມແມ່ນຍໍາ: ໃຊ້ໃນ PCBs ສື່ສານທີ່ມີຄວາມຖີ່ສູງແລະເຄື່ອງໃຊ້ໄຟຟ້າເພື່ອຮັບປະກັນໄຟຟ້າການສນວນກັນໃນຂະນະທີ່ກີດຂວາງສັນຍານຫຼືການທໍາລາຍສັນຍານ.

ກ່ອງສາມາດໃຊ້ລົດໄຟຟ້າ / ການໂອນເງິນ: ໃຊ້ສໍາລັບການຂົນສົ່ງ / ເກັບຮັກສາໄວ້ເຊັ່ນ: ໄຟຟ້າ, ແລະຜູ້ຮັບເຫມົາທີ່ຮັກແພງຈາກສ່ວນປະກອບທີ່ເປັນປົກກະຕິໃນລະຫວ່າງການຂົນສົ່ງ.

ສ່ວນປະກອບການຜະລິດ SMT: ເຄື່ອງ Notement Machine Holders Machine Holders Machine Hold ແລະ Rails Machine Holders Holders Holders Holders Holders Holders Holders Holders Holders Holders Holders Holders Holders Holders Holders Holders Holders Holders Holders Holders Holders Toils ເພື່ອປ້ອງກັນໄຟຟ້າສະຖຽນລະພາບຫຼືຄວາມເສຍຫາຍໃນລະຫວ່າງການບັນຈຸ.

3. ອຸດສາຫະກໍາເອເລັກໂຕຣນິກທາງການແພດ

ສ່ວນປະກອບການສນວນພາຍໃນໃນອຸປະກອນການແພດ: ເຊັ່ນ: ສ່ວນແບ່ງພາຍໃນແລະໂຄງສ້າງສະຫນັບສະຫນູນໃນ ECG ຕິດຕາມກວດກາ, ອຸປະກອນ ultrasound, ແລະຫຸ່ນຍົນຜ່າຕັດ. ສ່ວນປະກອບອີເລັກໂທຣນິກທາງການແພດແມ່ນມີຄວາມອ່ອນໄຫວຕໍ່ໄຟຟ້າທີ່ສະຖິດແລະຕ້ອງໄດ້ຮັບການສນວນກັນທາງການແພດແລະຄວາມຕ້ອງການການປົກປ້ອງດ້ານການປົກປ້ອງສິ່ງແວດລ້ອມ.

4. ອຸດສາຫະກໍາອຸດສາຫະກໍາແລະອຸດສາຫະກໍາພະລັງງານໃຫມ່

ອຸປະກອນຄວບຄຸມອຸດສາຫະກໍາ: ແຜງ Insulation ພາຍໃນໃນ PLCS, Inverts, ແລະ Servo Drive. ສະພາບແວດລ້ອມອຸດສະຖານະກໍາແມ່ນມີຂີ້ຝຸ່ນແລະເປັນຜູ້ທີ່ມີຄວາມວຸ້ນວາຍເລື້ອຍໆ, ເຊິ່ງງ່າຍດາຍທີ່ງ່າຍດາຍແລະຕ້ອງການການປ້ອງກັນສໍາລັບຊິບຄວບຄຸມ.

ອຸດສາຫະກໍາພະລັງງານໃຫມ່: ສ່ວນປະກອບຂອງການສນວນໃນອຸປະກອນການຜະລິດ lithium. ແບດເຕີຣີ lithium ແມ່ນມີຄວາມອ່ອນໄຫວທີ່ສຸດກັບໄຟຟ້າທີ່ສະຖິດ (ດອກໄຟສະຖິດສາມາດເຮັດໃຫ້ການເຜົາໄຫມ້ຂອງຈຸລັງ). ESD FR4 ກະດານສາມາດຫຼຸດຜ່ອນຄວາມສ່ຽງນີ້ໄດ້.

Aerospace Electronics: ຊັ້ນຮອງ PCB ພາຍໃນໃນດາວທຽມແລະຍານອະວະກາດ. ຊ່ອງແມ່ນບໍ່ມີອາວະກາດ, ສະນັ້ນກະແສໄຟຟ້າທີ່ສະຖິດບໍ່ສາມາດລະລາຍຜ່ານທາງອາກາດ, ຮຽກຮ້ອງໃຫ້ມີຄຸນລັກສະນະຕ້ານການຕ້ານການຄົງທີ່ຂອງວັດສະດຸ.

ສະຫລຸບລວມແລ້ວ, ESD FR4 ຄະນະກໍາມະການແມ່ນ "ລຸ້ນທີ່ຖືກຍົກລະດັບໃນຫນ້າທີ່" ຂອງກະດານ F4 ແບບດັ້ງເດີມ. ມູນຄ່າຫຼັກຂອງມັນແມ່ນການແກ້ໄຂອັນຕະລາຍຂອງການໄຫຼຂອງໄຟຟ້າໂດຍບໍ່ມີການເສຍສະລະຜົນງານພື້ນຖານ. ມັນແມ່ນ "ວັດຖຸທີ່ຕ້ອງມີ" ໃນພາກສະຫນາມຂອງເອເລັກໂຕຣນິກ Electrostatic ທີ່ລະອຽດອ່ອນ.

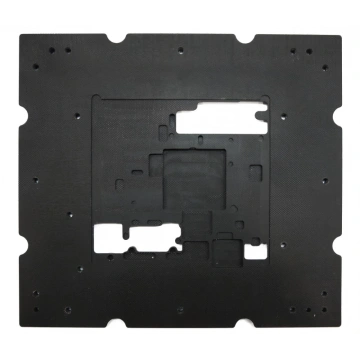

Ahd FR4 ພາກສ່ວນ
