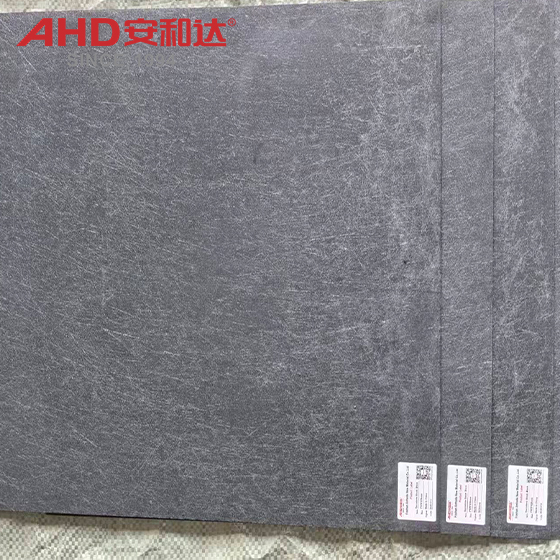

ແຜ່ນ CDM ແຜ່ນ DuRSTone ສີດໍາສໍາລັບ PCB

Get Latest Price

ປະເພດການຈ່າຍເງິນ:	L/C,T/T,D/A,D/P,Paypal
Incoterm:	FOB,CFR,Express Delivery,CIF,EXW,DAF,FAS,CIP,DDP
Min ຄໍາສັ່ງ:	1 Kilogram
ການຂົນສົ່ງ:	Ocean,Land,Air,Express
Port:	Shenzhen,Guangzhou

ຕິດຕໍ່ຕອນນີ້

ລາຍະລະອຽດສິນຄ້າ

ຄຸນລັກສະນະຂອງ�...

ຮຸ່ນ No: AHD-Durostone Sheet

ຍີ່ຫໍ້: Ahd

ສະຖານທີ່ຕົ້ນກໍາເນີດ: ຈີນ

ການບໍລິການການປຸງແຕ່ງ: ການຕັດ

Thick (mm): 1.5--80

Size (mm): 1020*2020 /1220*2440

ສີ: ສີດໍາ / bule / ສີເທົາ

ການຫຸ້ມຫໍ່ແລະ�...

ໜ່ວຍ ງານຂາຍ	:	Kilogram
ປະເພດການຫຸ້ມຫໍ່	:	ການຫຸ້ມຫໍ່ສົ່ງອອກ
ຕົວຢ່າງຮູບ	:
ດາວໂຫລດ	:

The file is encrypted. Please fill in the following information to continue accessing it

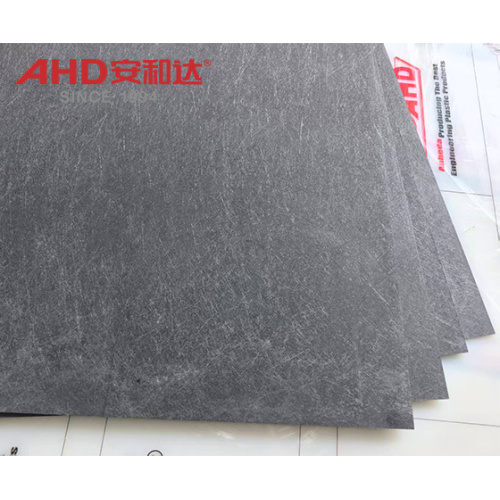

ແຜ່ນ CDM - durosone

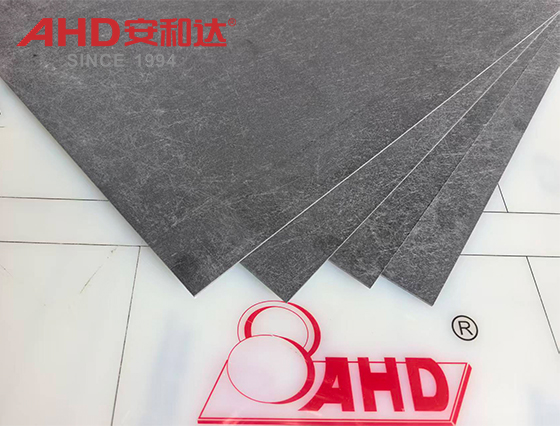

ແຜ່ນ durostone ສີດໍາ



ລາຍະລະອຽດສິນຄ�...

ໃນສະຫນາມ PCB, ແຜ່ນ CDM (ເອກະສານ durosone) ບໍ່ແມ່ນວັດສະດຸທີ່ມີຄວາມທົນທານໃນການຜະລິດແລະໃຊ້ເປັນສ່ວນໃຫຍ່ຂອງມັນແມ່ນສ່ວນໃຫຍ່ແມ່ນໃຊ້ສໍາລັບຜູ້ຂົນສົ່ງ Furnace, FPC ການແຂ່ງຂັນແລະການກວດກາການກວດກາ. ເມື່ອປຽບທຽບກັບກະດານສາຍໄຍແກ້ວ, ອາຍຸການອາຍຸສູງກວ່າຫຼາຍກ່ວາ 5 ຄັ້ງ, ແລະມັນມີຄ່າໃຊ້ຈ່າຍຫຼາຍກ່ວາເສັ້ນໃຍກາກບອນ. ມັນສາມາດດຸ່ນດ່ຽງຄວາມເຂົ້າກັນໄດ້ທີ່ມີອຸນຫະພູມສູງແລະມີລາຄາຊີວິດເຕັມຊີວິດ. ເຖິງຢ່າງໃດກໍ່ຕາມ, ມັນມີຂໍ້ຈໍາກັດໃນສະຖານະການຂອງ 01005 Ultra-mic Beganent ສ່ວນປະກອບ (ເຊິ່ງຮຽກຮ້ອງໃຫ້ມີຄວາມຄ່ອງແຄ້ວສູງ) ແລະການຜະລິດລາຄານ້ອຍ) ແລະມີຄ່າໃຊ້ຈ່າຍ). ມັນແມ່ນອຸປະກອນການຊ່ວຍທີ່ມັກສໍາລັບການຜະລິດ PCB ຂະຫນາດໃຫຍ່ທີ່ມີຂະຫນາດໃຫຍ່.

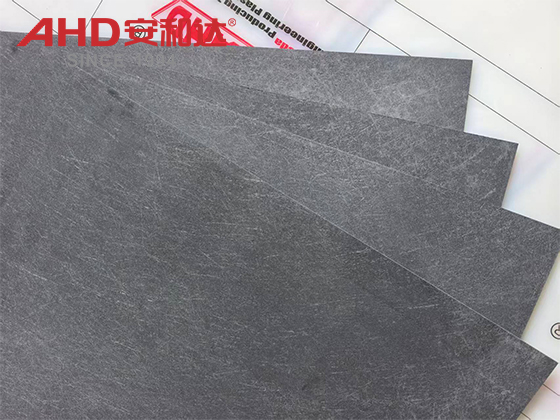

ເອກະສານເອກະສານ Ahd Durosone 2 ມມ

ⅰ. ສະຖານະການການນໍາໃຊ້ຫຼັກ:

ຜູ້ໃຫ້ບໍລິການເຕົາອົບ Ben

ໃນຖານະທີ່ເປັນຜູ້ຂົນສົ່ງຂອງ Wave Sidering ແລະ sleighter soldering, ບັນຊີ durosone ສໍາລັບການນໍາໃຊ້ PCB ຂອງ durosone. ບັນດາຜູ້ຂົນສົ່ງ Durosone ສາມາດຫຼຸດຜ່ອນອັດຕາເສື່ອມສະພາບຂອງ prba ເຕົາອົບແລະສະເຫນີຊີວິດໃນໄລຍະ 100,000 ຮອບວຽນ, ເກີນວັດຖຸພື້ນເມືອງ.

PCB ທີ່ມີຄວາມຍືດຫຍຸ່ນ PCB (FPC) ທີ່ມີຄວາມຍືດຫຍຸ່ນ

ເນື່ອງຈາກຄວາມຍືດຫຍຸ່ນປະກົດຂຶ້ນຂອງພວກເຂົາ, FPCS ບໍ່ສາມາດໄດ້ຮັບການທົດສອບເຕົາອົບ. ດ້ວຍຕົວຄູນຕ່ໍາຂອງການຂະຫຍາຍ 10-12 PPM / ° C ແລະຄວາມຮ້ອນຂອງ 0.8-1.2 W / (M · k), durosone ແມ່ນວັດສະດຸທີ່ຕ້ອງການສໍາລັບການຜະລິດທີ່ຈໍາເປັນ. ການອອກແບບອາຫານປະຈໍາ 0.2mm ຂອງມັນໃຫ້ການສະຫນັບສະຫນູນທີ່ແນ່ນອນ.

ການກວດກາແລະການທົດສອບອຸປະກອນ

ສ່ວນປະກອບສະຫນັບສະຫນູນການສະຫນັບສະຫນູນເຫຼົ່ານີ້ແມ່ນໃຊ້ສໍາລັບການທົດສອບການປະຕິບັດໄຟຟ້າ PCB. ຄຸນລັກສະນະຕ້ານການຄົງທີ່ຂອງພວກເຂົາ (10⁵-10⁸ω) ປ້ອງກັນຄວາມເສຍຫາຍໃຫ້ແກ່ສ່ວນປະກອບໃນລະຫວ່າງການທົດສອບ, ໃນຂະນະທີ່ພື້ນທີ່ທົນທານຕໍ່ຄວາມຖີ່ແລະບໍ່ມີຄວາມຖີ່ສູງ.

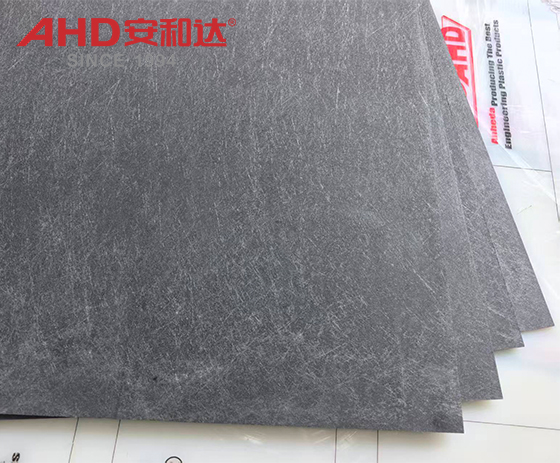

AHD Black CDM Sheet

ⅱ . ການປຽບທຽບກັບຂໍ້ດີແລະຂໍ້ເສຍຂອງ durosone ແລະຕົ້ນຕໍ PCB ອຸປະກອນຊ່ວຍ EXXILIARD

1. ເມື່ອທຽບກັບຄະນະ fiberglass ແບບດັ້ງເດີມ (FR-4): ການປະຕິບັດທຽບເທົ່າແຕ່ມີຄ່າໃຊ້ຈ່າຍສູງກວ່າ

Items	Durostone	Fiberglass Sheet (FR-4)	Core Differentiation
High Temperature Resistance	Continuous 280°C, short-term 350°C without deformation	Continuously exposed to 130°C, softens above 180°C	Durostone is compatible with high-temperature lead-free soldering processes (260°C+).
Dimensional Stability	Coefficient of thermal expansion 10-12 ppm/°C, high-temperature deformation <0.02mm	Coefficient of thermal expansion 16-20 ppm/°C, prone to warping	Durostone improves PCB furnace positioning accuracy by 90%.
Service Life	Over 100,000 furnace cycles	Requires replacement after only 10,000-20,000 cycles	Annual replacement costs reduced by 620,000 yuan per production line.
Cost	Raw material price 3-5 times higher	Low cost	Fiberglass board is still used in low-end, small-batch production.

2. ເມື່ອທຽບກັບໂລຫະປະສົມອາລູມີນຽມ (6061) ປະໂຫຍດຕ້ານສະຕິແມ່ນສໍາຄັນແຕ່ຄວາມຮ້ອນທີ່ຕ້ອງມີຄວາມສົມດຸນ

Items	Durostone	aluminum alloy	Core Differentiation
Anti-static properties	Intrinsic resistivity of 105-108Ω requires no coating.	Requires ceramic coating for anti-static properties and is susceptible to wear and failure.	Durostone eliminates the risk of electrostatic discharge caused by coating detachment.
Heat conductivity	Low thermal conductivity (0.8-1.2W/(m·K)) provides excellent thermal insulation.	High thermal conductivity (167 W/(m·K)) for rapid heat dissipation.	Durostone protects components on the bottom of the PCB from high-temperature shock.
Weight and processing	Specific gravity of 1.9 g/cm³ enables milling of complex structures.	Specific gravity: 2.7 g/cm³; processing requires specialized equipment.	Durostone jigs are 40% lighter and suitable for high-speed placement machines.
Precision maintenance	Flatness tolerance <0.05mm	Flatness <0.03 mm (precision machining required).	Aluminum alloy is suitable for placement of 01005 ultra-micro components.

.. ເມື່ອປຽບທຽບກັບເອກະສານປະກອບເສັ້ນໃຍກາກບອນ

Items	Durostone	Carbon fiber composite material	Core Differentiation
Bending stiffness	Flexural strength 360 MPa	Flexural strength >500 MPa, 3x stiffness increase	Carbon fiber is suitable for supporting large PCBs (>50x50mm).
Cost	Price Lower	Price Higher	Durostone offers significant cost-effectiveness and accounts for over 80% of the mass production market.
Service life	100,000 cycles	Resistance >500,000 cycles	Carbon fiber is used in high-frequency production lines, while durostone is suitable for conventional production capacity.

Ahd ຍັງສະເຫນີ Durosone Cas761 (Antistone), Durosone CFR767 (ທົນທານຕໍ່ການກັດກ່ອນ)

ⅲ. ບົດສະຫຼຸບຂອງຂໍ້ໄດ້ປຽບຂອງ Core ແລະຂໍ້ເສຍຂອງ durosone ໃນໂປແກຼມ PCB

ຂໍ້ໄດ້ປຽບ: ກົງກັບຈຸດເຈັບຂອງຈຸດອາການຂອງການຜະລິດຂະຫນາດໃຫຍ່

1. ຄວາມເຂົ້າກັນໄດ້ໃນຂະບວນການອຸນຫະພູມສູງ

ຄວາມຕ້ານທານໄລຍະຍາວ 350 ° C ຢ່າງສົມບູນກັບຜູ້ນໍາຫນ້າແລະການສູນເສຍຄວາມຜິດປົກກະຕິຂອງຄວາມແມ່ນຍໍາ - ຜົນຜະລິດທີ່ມີປະສົບການຈາກວັດຖຸດິບ.

2. ການປະຕິບັດໂດຍລວມທີ່ສົມດຸນ

ການສົມທົບຕ້ານການຕ້ານການຄົງທີ່ (10⁵⁵-10⁸ω), <<0.2%), ແລະຄວາມຕ້ອງການຂອງ flame (ມັນຕອບສະຫນອງຄວາມຕ້ອງການຫຼາຍຢ່າງຂອງ PCB ໂດຍບໍ່ຕ້ອງໃຊ້ວັດຖຸດິບຫຼາຍຢ່າງ.

3. ປະໂຫຍດຄ່າໃຊ້ຈ່າຍຂອງຊີວິດ

ເຖິງແມ່ນວ່າຄ່າໃຊ້ຈ່າຍໃນການຊື້ໃນເບື້ອງຕົ້ນແມ່ນສູງ, ຊີວິດການບໍລິການທີ່ມີຫຼາຍກວ່າ 100,000 ຮອບວຽນຮັບປະກັນຄ່າໃຊ້ຈ່າຍຕໍ່ການນໍາໃຊ້ຕ່ໍາ.

ຂໍ້ເສຍປຽບ: ຂໍ້ບົກຜ່ອງດ້ານການປະຕິບັດໃນການນໍາໃຊ້ທີ່ສຸດ

1. ຂາດຄວາມແມ່ນຍໍາສູງ

ມີຂໍ້ຜິດພາດດ້ານແບນ> 0.03mm, ມັນບໍ່ສາມາດຕອບສະຫນອງຄວາມຕ້ອງການການບັນຈຸເຂົ້າຮຽນຂອງ 01005 Ultra-mic (0.05mm), ແລະຕ້ອງໄດ້ຮັບການທົດແທນໂດຍການເຄືອບໂລຫະປະສົມອາລູມິນຽມ.

2. ຂໍ້ຈໍາກັດການປະຕິບັດກົນຈັກ

ຄວາມເຂັ້ມແຂງຜົນກະທົບແມ່ນຕໍ່າກ່ວາວັດສະດຸໂລຫະທີ່ເຮັດໃຫ້ມັນມັກຈະແຕກຍ້ອນການປະທະກັນໃນລະຫວ່າງການຜະລິດຄວາມໄວສູງ, ຕ້ອງການໂຄງສ້າງປ້ອງກັນແບບອັດຕະໂນມັດ.

3. ຄວາມເຫມາະສົມທີ່ບໍ່ດີສໍາລັບການນໍາໃຊ້ທີ່ມີຄ່າໃຊ້ຈ່າຍ

ລາຄາວັດຖຸດິບແມ່ນ 3-5 ເທື່ອທີ່ຂອງກະດານເສັ້ນໃຍອາຫານ, ເຮັດໃຫ້ມັນບໍ່ສະດວກໃນການຜະລິດ PCBs ຂະຫນາດນ້ອຍ, ໃນຕອນທີ່ມີກະດານວົງຈອນຂອງຫຼິ້ນ).

ⅳ. ສະຖານະການການປັບຕົວແລະຍຸດທະສາດທາງເລືອກ

Application Types	Preferred Materials	Alternative materials	Decision Criteria
Mobile Phone PCB Mass Production Wave Soldering	Durostone	Fiberglass board	Balancing Yield (>99%) and Cost
Folding Screen FPC Mounting	Durostone	Carbon fiber	Suitable for medium-sized (<50mm) flexible substrates
Server PCB Inspection Fixture	Durostone	Bakelite board	Anti-static and chemical corrosion resistance requirements
Ultra-Precision Chip PCB Mounting	Aluminum Alloy + Ceramic Coating	Durostone	Flatness requirements below 0.03mm
High-Frequency Communication PCB Production Line	Carbon Fiber Composite	Durostone	High-frequency use requirements of >500,000 cycles
Low-End Toy PCB Small-Batch Production	Fiberglass Board	Durostone	Prioritizing Cost, with low lifespan requirements

ໃນສະຫນາມ PCB, ແຜ່ນດິດ drOSTONE (ເອກະສານ CDM), ແຕ່ວ່າມີຄວາມຕ້ານທານອຸນຫະພູມສູງໃນ 10-12 ppm / ° C, ມັນສ່ວນໃຫຍ່ແມ່ນໃຊ້ສໍາລັບຜູ້ຂົນສົ່ງ Furnace, FPC ການແຂ່ງຂັນແລະການກວດກາການກວດກາ. ເມື່ອປຽບທຽບກັບກະດານເສັ້ນໃຍແກ້ວ, ອາຍຸຕ່ໍາກວ່າ, ຫຼາຍກວ່າ 5 ຄັ້ງ, ມັນມີຄວາມຕ້ານທານຫຼາຍກ່ວາໂລຫະປະສົມອາລູມີນຽມຫຼາຍກ່ວາເສັ້ນໃຍກາກບອນ. ມັນສາມາດດຸ່ນດ່ຽງຄວາມເຂົ້າກັນໄດ້ທີ່ມີອຸນຫະພູມສູງແລະມີລາຄາຊີວິດເຕັມຊີວິດ. ເຖິງຢ່າງໃດກໍ່ຕາມ, ມັນມີຂໍ້ຈໍາກັດໃນການຈັດວາງສ່ວນປະກອບຂອງ Ultra-mic ທີ່ມີຄວາມຍາວ 01005 (ເຊິ່ງຮຽກຮ້ອງໃຫ້ມີຄວາມຄ່ອງແຄ້ວສູງ) ແລະສະຖານະການທີ່ມີຄວາມລະອຽດຕໍ່າ. ມັນແມ່ນອຸປະກອນການຊ່ວຍທີ່ມັກສໍາລັບການຜະລິດ PCB ຂະຫນາດໃຫຍ່ທີ່ມີຂະຫນາດໃຫຍ່.
