ປະເພດແຜ່ນ FR4 ທົ່ວໄປ & ຜົນປະໂຫຍດດ້ານຄຸນນະພາບສໍາລັບການຜະລິດອົງປະກອບໄຟຟ້າ

ແຜ່ນ laminate FR4 ສ່ວນໃຫຍ່ແມ່ນແບ່ງອອກເປັນອຸນຫະພູມການປ່ຽນແປງຂອງແກ້ວ (Tg), ຄວາມຕ້ານທານໄຟແລະການຕໍ່ຕ້ານຄວາມຮ້ອນເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການຂອງອຸດສາຫະກໍາ NEMA LI-1 ແລະ IEC 60893. ຊັ້ນຮຽນຕ່າງໆແມ່ນໃຊ້ສໍາລັບເງື່ອນໄຂໄຟຟ້າທີ່ແຕກຕ່າງກັນ, ຈາກອຸປະກອນໄຟຟ້າຕ່ໍາ PCB ຈົນເຖິງການສນວນການຫັນເປັນແຮງດັນສູງ. ຂັ້ນຕອນທໍາອິດໄປສູ່ຄວາມຫມັ້ນຄົງໃນໄລຍະຍາວຂອງລະບົບສນວນໄຟຟ້າແມ່ນການເລືອກຊັ້ນ FR4 ທີ່ຖືກຕ້ອງ. ນີ້ແມ່ນການປຽບທຽບລະອຽດຂອງສາມປະເພດແຜ່ນ FR4 ລະດັບໄຟຟ້າຫຼັກທີ່ມີຕົວກໍານົດການປະສິດທິພາບທີ່ຢັ້ງຢືນສໍາລັບການອ້າງອິງອຸດສາຫະກໍາ: FR4 Grade Tg Temperature Dielectric Strength Flame Rating Core Application Scenarios Standard FR4 130–140°C 16–18 kV/mm UL94 V0 Ordinary PCB-power low fixtures, FR4. 150–170°C 18–20 kV/mm UL94 V0 ເຄື່ອງໄຟຟ້າໄຟຟ້າ, insulation ອຸປະກອນແຮງດັນປານກາງ High-Tg FR4 ≥170°C 20–22 kV/mm UL94 V0 ອຸປະກອນໄຟຟ້າແຮງດັນສູງ, ສະພາບແວດລ້ອມການເຮັດວຽກທີ່ມີອຸນຫະພູມສູງ, ແຜ່ນ insulation FR4 ຂະຫນາດກາງ FR4 ≥170°C 20–22 kV/mm UL94 V0 ອຸປະກອນໄຟຟ້າແຮງດັນສູງ, ສະພາບແວດລ້ອມການເຮັດວຽກອຸນຫະພູມສູງ Standard ແຜ່ນບາງ FR4 laminate fix-ມມ PC (0. insulation. ກາວມີຄວາມຫນາເປັນເອກະພາບແລະຄົງທີ່ dielectric ຄົງທີ່ (4.2–4.8 @ 1 MHz), ເຊິ່ງປ້ອງກັນການລົບກວນຂອງສັນຍານກ່ຽວກັບອົງປະກອບເອເລັກໂຕຣນິກຕ່ໍາໃນປະຈຸບັນ. ນີ້ແມ່ນທາງເລືອກທີ່ມີລາຄາແພງຫນ້ອຍທີ່ສຸດສໍາລັບເຄື່ອງໃຊ້ໄຟຟ້າທົ່ວໄປແລະເຄື່ອງໃຊ້ໄຟຟ້າຂະຫນາດນ້ອຍ ຄໍາຮ້ອງສະຫມັກໄຟຟ້າທີ່ໃຊ້ FR4 laminate ທີ່ມີຄວາມຫມັ້ນຄົງດ້ານຄວາມຮ້ອນທີ່ເພີ່ມຂຶ້ນຂອງ Mid-Tg FR4 laminate ມັນສາມາດຕ້ານການຜິດປົກກະຕິຂອງຄວາມຮ້ອນໃນລະຫວ່າງການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງແລະຂະບວນການ soldering, ດັ່ງນັ້ນການຍືດອາຍຸການບໍລິການຂອງອົງປະກອບໄຟຟ້າທີ່ມີພະລັງງານຂະຫນາດກາງ. ຊັ້ນຮຽນແມ່ນຖືກນໍາໃຊ້ໂດຍອຸປະກອນຄວບຄຸມອຸດສາຫະກໍາແລະອຸປະກອນພະລັງງານຂອງຄົວເຮືອນສ່ວນໃຫຍ່ສໍາລັບການປະຕິບັດທີ່ສົມດູນແລະຄ່າໃຊ້ຈ່າຍ. High-Tg ທົນທານຕໍ່ອຸນຫະພູມສູງ laminate FR4 ແມ່ນສໍາລັບສະພາບການເຮັດວຽກທີ່ຮຸນແຮງ. ມັນ decomposes ຂ້າງເທິງ 360 ° C ແລະປະສິດທິພາບ insulation ຫມັ້ນຄົງພາຍໃຕ້ອຸນຫະພູມສູງໃນໄລຍະຍາວແລະການດໍາເນີນການໂຫຼດສູງ. ນີ້​ແມ່ນ​ທາງ​ເລືອກ​ທີ່​ດີ​ທີ່​ສຸດ​ສໍາ​ລັບ​ເອ​ກະ​ສານ FR4 ສໍາ​ລັບ​ການ insulation ຫມໍ້​ໄຟ​ແລະ​ອຸ​ປະ​ກອນ​ອຸ​ປະ​ກອນ​ໄຟ​ຟ້າ​ອຸດ​ສາ​ຫະ​ກໍາ​ຫນັກ​.

ຄຸນະພາບກໍານົດຄວາມປອດໄພແລະຄວາມທົນທານຂອງແຜ່ນ insulation ໄຟຟ້າ FR4 ໃນຄໍາຮ້ອງສະຫມັກອຸດສາຫະກໍາ. ວັດສະດຸ FR4 ທີ່ຕໍ່າກວ່າທົນທຸກຈາກການແຜ່ກະຈາຍຂອງຢາງບໍ່ສະໝ່ຳສະເໝີ, ຄວາມຕ້ານທານໄຟບໍ່ດີ, ແລະຄວາມແຂງແຮງຂອງ dielectric ຕໍ່າ, ເຮັດໃຫ້ເກີດການລະລາຍຂອງ insulation ແລະວົງຈອນສັ້ນໃນອຸປະກອນໄຟຟ້າ. ສາມຕົວຊີ້ວັດຄຸນນະພາບຫຼັກກໍານົດຜະລິດຕະພັນ FR4 ອຸດສາຫະກໍາທີ່ມີຄຸນວຸດທິ. ຫນ້າທໍາອິດ, ທີ່ເຊື່ອຖືໄດ້ UL94 V0 FR4 ແຜ່ນ fiberglass ປະສິດທິພາບ retardant flame ແມ່ນບັງຄັບສໍາລັບການຜະລິດໄຟຟ້າ. ຄວາມຕ້ານທານຂອງແປວໄຟລະດັບ V0 ຮັບປະກັນວ່າວັດສະດຸຈະດັບອອກເອງພາຍໃນ 10 ວິນາທີຫຼັງຈາກອອກຈາກແປວໄຟ, ປ້ອງກັນອັນຕະລາຍຈາກໄຟທີ່ເກີດຈາກໄຟຟ້າລັດວົງຈອນ. ແຜ່ນ AHD FR4 ທັງຫມົດປະຕິບັດຕາມມາດຕະຖານ UL94 V0 ຢ່າງເຂັ້ມງວດເພື່ອຕອບສະຫນອງກົດລະບຽບຄວາມປອດໄພດ້ານໄຟຟ້າທົ່ວໂລກ. ອັນທີສອງ, ການປະຕິບັດແຜ່ນ FR4 ທີ່ມີຄວາມເຂັ້ມແຂງ dielectric ທີ່ດີທີ່ສອດຄ່ອງແມ່ນສໍາຄັນສໍາລັບສະຖານະການທີ່ມີແຮງດັນສູງ. ແຜ່ນ FR4 ອຸດສາຫະກໍາທີ່ມີຄຸນວຸດທິຮັກສາຄວາມເຂັ້ມແຂງ dielectric ສູງກວ່າ 16 kV / mm, ມີຄວາມທົນທານຕໍ່ປະລິມານທີ່ຫມັ້ນຄົງສູງເຖິງ 10⁹ MΩ·ຊມ. ຄຸນສົມບັດ insulation ທີ່ດີເລີດນີ້ຫຼີກເວັ້ນການຮົ່ວໄຫຼໃນປະຈຸບັນແລະຮັບປະກັນການດໍາເນີນງານທີ່ປອດໄພຂອງແຜ່ນ FR4 ສໍາລັບອຸປະກອນແຮງດັນສູງ. ອັນທີສາມ, ການປະຕິບັດເຄື່ອງຈັກທີ່ຊັດເຈນສະຫນັບສະຫນູນການຜະລິດພາກສ່ວນໄຟຟ້າທີ່ກໍາຫນົດເອງ. Premium CNC machinable FR4 sheet grade ມີໂຄງສ້າງພາຍໃນທີ່ເປັນເອກະພາບ, ບໍ່ມີ delamination, ແລະການຜິດປົກກະຕິຕ່ໍາຫຼັງຈາກການຕັດແລະການເຈາະ. ມັນປັບຕົວໄດ້ຢ່າງສົມບູນກັບແຜ່ນ FR4 ຕັດທີ່ກໍາຫນົດເອງສໍາລັບຄວາມຕ້ອງການຂອງການປຸງແຕ່ງຊິ້ນສ່ວນໄຟຟ້າ, ເຫມາະສົມສໍາລັບອົງປະກອບ insulation ທີ່ມີຮູບຮ່າງສະລັບສັບຊ້ອນ.

ຜູ້ຜະລິດອຸປະກອນໄຟຟ້າຈໍານວນຫຼາຍບໍ່ສົນໃຈຄວາມແຕກຕ່າງຂອງຄຸນນະພາບວັດສະດຸ, ແລະນີ້ນໍາໄປສູ່ການທໍາລາຍອຸປະກອນແລະຄ່າໃຊ້ຈ່າຍຫຼັງການຂາຍທີ່ສູງຂຶ້ນ. ໂດຍການເຂົ້າໃຈຄວາມສໍາຄັນຂອງຄຸນນະພາບແຜ່ນ FR4 ໃນການຜະລິດໄຟຟ້າ, ໂຮງງານສາມາດຫຼຸດຜ່ອນຄວາມສ່ຽງຕໍ່ການດໍາເນີນງານແລະເພີ່ມປະສິດທິພາບການເລືອກວັດສະດຸ. ການນໍາໃຊ້ແຜ່ນ insulation FR4 ທີ່ມີຄຸນນະພາບດີສາມາດຫຼຸດຜ່ອນອັດຕາການລົ້ມເຫຼວຂອງອຸປະກອນຢ່າງຫຼວງຫຼາຍ. ການປະຕິບັດການສນວນຂອງວັດສະດຸ FR4 ທີ່ບໍ່ດີແມ່ນບໍ່ມີຄວາມຫມັ້ນຄົງພາຍໃຕ້ການເຫນັງຕີງຂອງອຸນຫະພູມ, ເຊິ່ງເຮັດໃຫ້ການທໍາລາຍຂອງຊິ້ນສ່ວນ insulation motor ແລະອົງປະກອບຂອງຫມໍ້ແປງໄດ້ຢ່າງງ່າຍດາຍ. ແຜ່ນ Fiberglass ຄວາມບໍລິສຸດ AHD ສູງ FR4 ຮັບປະກັນຄຸນສົມບັດໄຟຟ້າແລະກົນຈັກທີ່ຫມັ້ນຄົງໃນລະດັບຈາກ -40 ° C ຫາ 180 ° C, ຮັບປະກັນການດໍາເນີນງານທີ່ປອດໄພໃນໄລຍະຍາວຂອງອຸປະກອນ. ຄຸນນະພາບທີ່ສອດຄ່ອງຂອງ FR4 ເພີ່ມປະສິດທິພາບການຜະລິດແລະຜົນຜະລິດ. ແຜ່ນ FR4 ຊັ້ນຕ່ໍາແມ່ນມີຄວາມສ່ຽງຕໍ່ການ delamination, cracking ແລະ deformation ໃນລະຫວ່າງການເຄື່ອງຈັກ CNC ແລະ soldering ອຸນຫະພູມສູງ. ຂະບວນການຜະລິດມາດຕະຖານຂອງ AHD ຮັບປະກັນຄວາມຫນາຂອງແຜ່ນດຽວກັນແລະຄວາມສອດຄ່ອງພາຍໃນ, ເຫມາະສໍາລັບຂະຫນາດ custom FR4 laminate ໃນການຜະລິດຂະຫນາດໃຫຍ່ຂອງອົງປະກອບໄຟຟ້າ, ດັ່ງນັ້ນການຫຼຸດຜ່ອນສິ່ງເສດເຫຼືອໃນການປຸງແຕ່ງ. ວັດສະດຸ FR4 ທີ່ມີຄຸນວຸດທິຕອບສະຫນອງຄວາມຕ້ອງການການຢັ້ງຢືນອຸດສາຫະກໍາທົ່ວໂລກ. ຜະລິດຕະພັນ AHD FR4 ທັງຫມົດປະຕິບັດຕາມມາດຕະຖານສາກົນ, ມີການປະຕິບັດ dielectric, ບົດລາຍງານການທົດສອບຄວາມທົນທານຕໍ່ flame ແລະທົນທານຕໍ່ຄວາມຮ້ອນ. ນີ້ຊ່ວຍໃຫ້ຜູ້ຜະລິດໄຟຟ້າຜ່ານການຢັ້ງຢືນຜະລິດຕະພັນຢ່າງລຽບງ່າຍແລະຂະຫຍາຍຕະຫຼາດທົ່ວໂລກ.

ຜູ້ຊື້ຫຼາຍຄົນສັບສົນກ່ຽວກັບການຄັດເລືອກຊັ້ນຮຽນແລະບໍ່ກົງກັບວັດສະດຸທີ່ມີສະຖານະການຄໍາຮ້ອງສະຫມັກ. ການຮູ້ກົດລະບຽບຂອງວິທີການເລືອກຊັ້ນຮຽນທີແຜ່ນ FR4 ສໍາລັບການນໍາໃຊ້ໄຟຟ້າຊ່ວຍໃຫ້ທ່ານສາມາດເລືອກຜະລິດຕະພັນທີ່ມີລາຄາຖືກທີ່ສຸດ. ສໍາລັບຜະລິດຕະພັນອີເລັກໂທຣນິກທີ່ມີພະລັງງານຕ່ໍາຕາມປົກກະຕິເຊັ່ນເຄື່ອງຕິດຕັ້ງ PCB ປົກກະຕິແລະວົງຈອນຄວບຄຸມຂະຫນາດນ້ອຍ, ແຜ່ນ FR4 ຊັ້ນໄຟຟ້າທໍາມະດາແມ່ນພຽງພໍ. ມັນເປັນການປະນີປະນອມລະຫວ່າງຄ່າໃຊ້ຈ່າຍແລະການປະຕິບັດ insulation ພື້ນຖານ, ເຫມາະສົມສໍາລັບການຜະລິດຂະຫນາດໃຫຍ່ຂອງເຄື່ອງໃຊ້ໄຟຟ້າຂອງຜູ້ບໍລິໂພກ. Mid Tg FR4 grade ເປັນທາງເລືອກທີ່ດີທີ່ສຸດສໍາລັບເຄື່ອງໄຟຟ້າພະລັງງານຂະຫນາດກາງແລະອຸປະກອນຄວບຄຸມອຸດສາຫະກໍາ. Mid Tg FR4 ເປັນທາງເລືອກທີ່ດີທີ່ສຸດສໍາລັບການເລືອກຊັ້ນ FR4 ທີ່ດີທີ່ສຸດສໍາລັບອົງປະກອບໄຟຟ້າສໍາລັບເງື່ອນໄຂການໂຫຼດຂະຫນາດກາງທີ່ມີຄວາມຫມັ້ນຄົງຄວາມຮ້ອນແລະຄວາມເຂັ້ມແຂງຂອງ dielectric. High-Tg ທົນທານຕໍ່ອຸນຫະພູມສູງ laminate FR4 ຖືກນໍາໃຊ້ໃນແຮງດັນສູງ, ອຸນຫະພູມສູງແລະສະຖານະການເຮັດວຽກຫນັກເຊັ່ນ: ການຫັນເປັນພະລັງງານແລະມໍເຕີອຸດສາຫະກໍາ. ການປຽບທຽບຊັ້ນຮຽນຂອງແຜ່ນ FR4 ສໍາລັບຄໍາຮ້ອງສະຫມັກໄຟຟ້າສະແດງໃຫ້ເຫັນຢ່າງຈະແຈ້ງວ່າ Tg FR4 ສູງມີຂໍ້ດີທີ່ຊັດເຈນໃນການຕໍ່ຕ້ານການປ່ຽນຮູບແບບຄວາມຮ້ອນແລະຄວາມຫມັ້ນຄົງຂອງ insulation ພາຍໃຕ້ເງື່ອນໄຂທີ່ຮຸນແຮງ.

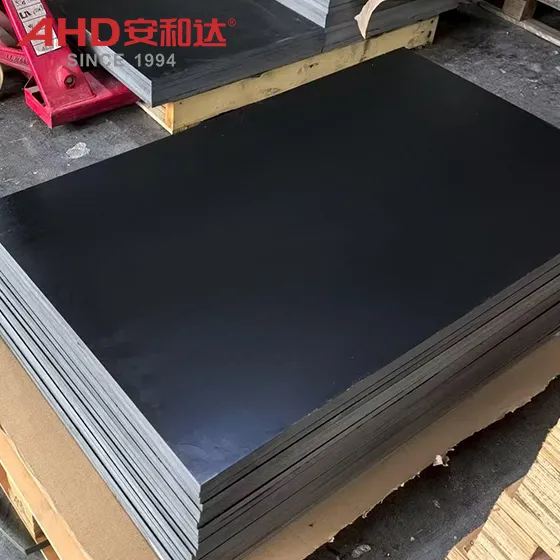

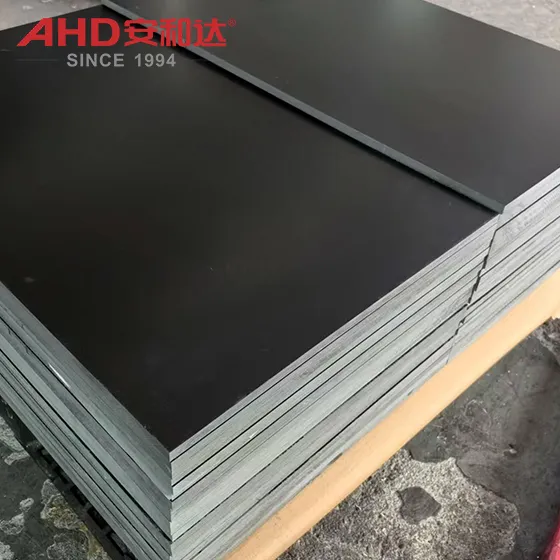

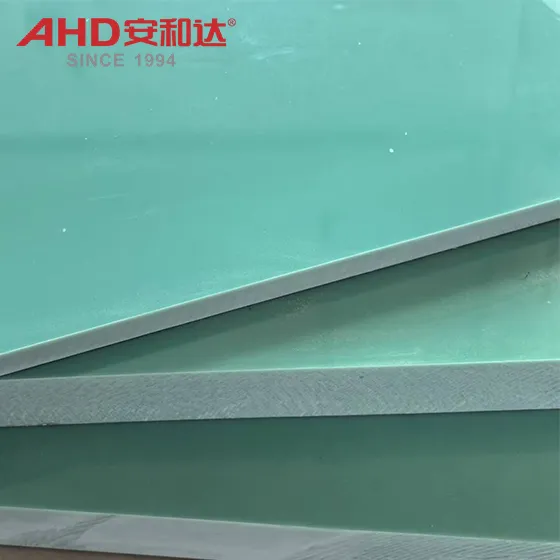

AHD ເປັນຜູ້ສະຫນອງແຜ່ນ FR4 ມືອາຊີບທີ່ມີປະສົບການການຜະລິດ 32 ປີ, ມີຄວາມຊ່ຽວຊານໃນການຜະລິດແຜ່ນພາດສະຕິກດ້ານວິສະວະກໍາແລະ rod, ສະຫນອງການແກ້ໄຂປະຕູດຽວໃຫ້ກັບຜູ້ຜະລິດໄຟຟ້າທົ່ວໂລກ. ຮູບແບບການຂາຍໂດຍກົງຂອງໂຮງງານຂອງພວກເຮົາຮັບປະກັນຜະລິດຕະພັນທີ່ມີຄ່າໃຊ້ຈ່າຍ, ການສະຫນອງທີ່ຫມັ້ນຄົງ. ພວກ​ເຮົາ​ຂາຍ​ຍົກ​ລະ​ດັບ​ທີ່​ສົມ​ບູນ​ຂອງ​ເອ​ກະ​ສານ FR4 ຊັ້ນ​ໄຟ​ຟ້າ​ໃນ​ມາດ​ຕະ​ຖານ​, ກາງ Tg ແລະ​ຊັ້ນ​ສູງ Tg​, ຄວາມ​ຫນາ​ຈາກ 0.1mm ກັບ 100mm​. ກະດານ FR4 ຂອງພວກເຮົາຍັງມີຢູ່ໃນສີຂຽວນ້ໍາແລະສີດໍາສໍາລັບລູກຄ້າທີ່ຈະເລືອກເອົາຈາກ. ມີຫຼັກຊັບພຽງພໍສໍາລັບການຈັດສົ່ງຢ່າງໄວວາຂອງແຜ່ນ fiberglass FR4 ຈໍານວນຫລາຍສໍາລັບຜູ້ຜະລິດໄຟຟ້າແລະຄໍາສັ່ງຫຼາຍແຜ່ນ FR4 ອຸດສາຫະກໍາ, ຫຼຸດຜ່ອນວົງຈອນການຜະລິດຂອງລູກຄ້າຢ່າງມີປະສິດທິຜົນ. AHD ສະຫນອງການປັບແຕ່ງທີ່ມີຄວາມຍືດຫຍຸ່ນເຊັ່ນການຕັດແບບກໍານົດເອງ, ເຄື່ອງຈັກ CNC ແລະການປັບແຕ່ງຂະຫນາດສໍາລັບຂະຫນາດທີ່ກໍາຫນົດເອງ FR4 laminate. ທີມງານດ້ານວິຊາການມືອາຊີບຂອງພວກເຮົາສາມາດສະຫນອງການຈັບຄູ່ຂອງລະດັບ FR4 ຕົວກໍານົດການຄຸນສົມບັດ insulation ໄຟຟ້າແລະຄໍາແນະນໍາຂອງການຄັດເລືອກຊັ້ນຮຽນຕາມສະຖານະການຄໍາຮ້ອງສະຫມັກຂອງລູກຄ້າ.

Q1: ຄວາມແຕກຕ່າງກັນລະຫວ່າງກະດານ fiberglass FR4 ແລະກະດານ insulation ທໍາມະດາແມ່ນຫຍັງ? ແຜ່ນເສັ້ນໃຍແກ້ວ FR4 ແມ່ນເຮັດດ້ວຍຜ້າເສັ້ນໃຍແກ້ວທີ່ບໍ່ມີດ່າງແລະຢາງ epoxy brominated, UL94 V0 flame retardancy, ຄວາມເຂັ້ມແຂງ dielectric ສູງແລະສະຖຽນລະພາບຄວາມຮ້ອນດີກວ່າແຜ່ນ insulation ທົ່ວໄປ. ມັນມີຄວາມຫມັ້ນຄົງໃນອຸນຫະພູມສູງແລະສະພາບແວດລ້ອມແຮງດັນສູງ. ມັນຖືກປັບປຸງເປັນພິເສດສໍາລັບ scenes insulation ໄຟຟ້າມືອາຊີບ. Q2: ແຜ່ນໄຟຟ້າ FR4 ສາມາດຕັດ CNC ໄດ້ບໍ? ແມ່ນແລ້ວ. AHD ຂອງ CNC machinable FR4 ຊັ້ນຮຽນທີແຜ່ນມີໂຄງສ້າງພາຍໃນເອກະພາບ, ບໍ່ມີຟອງແລະ delamination, ແລະມັນສາມາດຕັດ, ເຈາະ, ງໍແລະການປຸງແຕ່ງຄວາມແມ່ນຍໍາອື່ນໆ. ມັນສາມາດຖືກປັບແຕ່ງໃຫ້ກັບພາກສ່ວນ insulation ຕ່າງໆສໍາລັບ PCB fixtures, motors, ແລະ transformers. ໄດ້ຮັບ Premium FR4 Sheet Solutions ຈາກ AHD ຄຸນນະພາບຂອງແຜ່ນ FR4 ແລະການຈັບຄູ່ຊັ້ນຮຽນທີ່ຖືກຕ້ອງແມ່ນກຸນແຈເພື່ອປັບປຸງຄວາມປອດໄພແລະຊີວິດການບໍລິການຂອງອົງປະກອບໄຟຟ້າ. AHD ເປັນຜູ້ຜະລິດໂດຍກົງຈາກໂຮງງານທີ່ເຊື່ອຖືໄດ້, ພວກເຮົາສະຫນອງການທົດສອບຕົວຢ່າງ, ຄໍາແນະນໍາການຄັດເລືອກຊັ້ນຮຽນ, ບົດລາຍງານການທົດສອບປະສິດທິພາບແລະສ່ວນຫຼຸດຄໍາສັ່ງຈໍານວນຫຼາຍທີ່ມີຄວາມຍືດຫຍຸ່ນ. ຊອກຫາແຜ່ນ FR4 ຂາຍສົ່ງຫຼືຊິ້ນສ່ວນ insulation ໄຟຟ້າທີ່ມີເຄື່ອງຈັກ? ຕິດຕໍ່ທີມງານຂອງພວກເຮົາໃນມື້ນີ້ສໍາລັບການແກ້ໄຂທີ່ກໍາຫນົດເອງແລະລາຄາໂຮງງານທີ່ແຂ່ງຂັນ. ຕິດຕໍ່ພວກເຮົາທີ່ Kawan Lai: kawan@anheda.cn/WhatsApp +8613631396593.
